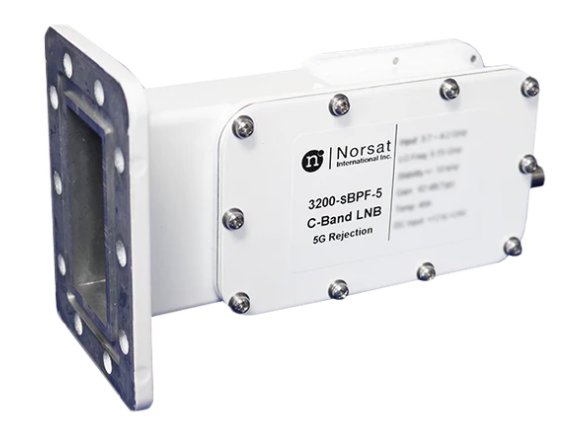

3000-SBPF系列是一款C波段 PLL LNB低噪聲放大器，專門用于5G干擾環境中的C波段衛星信號接收。
規格參數：
噪聲溫度：典型37K，最大不超過60K(在室溫下)。
相位噪聲(SSB)最大值：
-80 dBc/Hz(1kHz處)
-85 dBc/Hz(10kHz處)
-95 dBc/Hz(100kHz處)
輸入VSWR：最大2.2:1
輸出VSWR：最大2.5:1
增益：典型60 dB，最小55 dB，最大70 dB
增益平坦度：全頻段范圍內≤6 dB p-p
輸出P1dB：最小+9 dBm
直流電源：+12V至+24V DC
電流：最大400 mA
開關電壓：
頻段1：13V
頻段2：18V
輸入接口：WR-229波導槽，防水設計
輸出接口：
Type F連接器(75歐姆)
Type N連接器(50歐姆)
尺寸(長×寬×高)：159 mm × 98.55 mm × 69.85 mm
重量：500克
工作溫度：-40°C至+60°C
存儲溫度：-50°C至+70°C
防護等級：IP66，具備良好的防塵防水能力
頻率范圍：
產品支持多個頻率選項：
頻段1：
輸入頻率：3.40-4.20 GHz
本振頻率：5.15 GHz
輸出頻率：950-1750 MHz
頻段2(不同選項)：
Option 4：3.80-4.20 GHz
Option 5：3.90-4.20 GHz
Option 6：4.00-4.20 GHz
本振頻率：5.15 GHz
輸出頻率：950-1350 MHz(Option 6為950-1150 MHz)
拒絕帶寬：
對于干擾頻率(<3.7 GHz和>4.8 GHz)的信號，無損的拒絕能力。
訂購指南：
這款LNB設備適用于需要在5G干擾情況下依然保持高質量衛星信號接收的應用。
