壓接微型矩形線端連接器信號傳輸790系列

發布于：2023-11-01 17:00:26

品牌名稱：Glenair

重要參數：

D系列：790-024P、790-025S、790-069P、790-070S

· 高密度 0.075“ 間距

· 精密加工的外殼

· 集成面板密封和 EMI 接地彈簧

· 帶罩的直角和直角 PC 尾部


  • 產品詳情

　　當今的高端行業系統需要高水平的環境保護、電磁屏蔽和減小尺寸/重量。79 系列微型壓接采用精密 D 形外殼，非常適合高密度應用，例如模塊化航空電子盒或無法使用傳統圓形連接器的便捷式計算機。壓接端接電纜連接器專為 I/O 和線對線互連而設計，并采用機加工鋁外殼、氟硅膠面密封件和電線穿芯，以保護環境。觸點為后釋放卡入式壓接類型。連接器隨附單獨包裝的壓接觸點。尺寸 #23 信號引腳接受高達 #22 AWG 的電線。尺寸 #16 觸點接受 #16-18 AWG 電線。尺寸 #12 觸點接受 #12-14 AWG 電線。尺寸 12 和 16 腔也接受單獨購買的同軸觸頭。連接器外殼具有一個凹槽，用于連接薄型 EMI 后殼適配器。

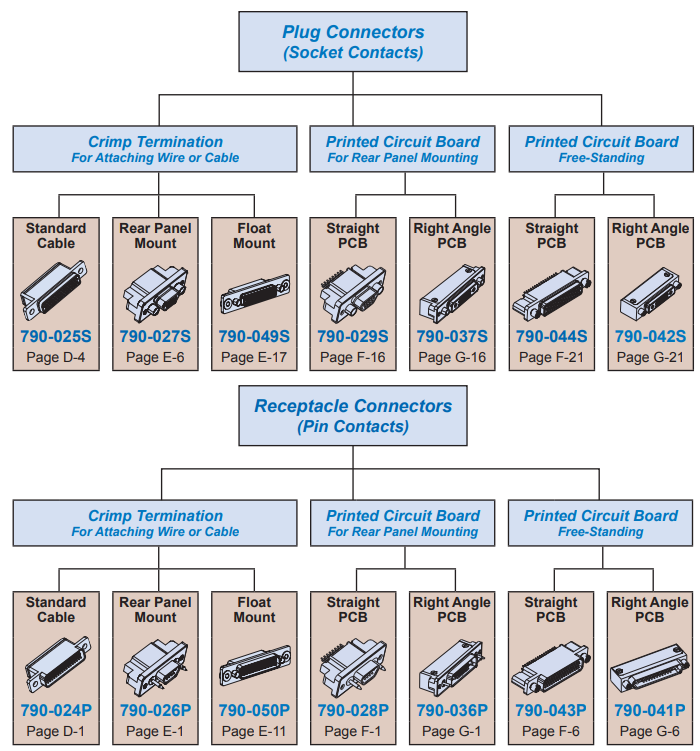

壓接微型矩形線端連接器信號傳輸790系列

1、790-024P：壓接端接電纜插座連接器，引腳觸點

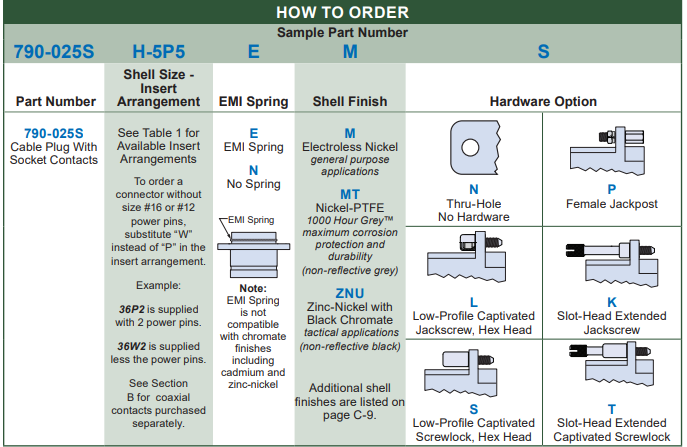

2、波音790-025S：壓接端接電纜插頭連接器，插座觸點

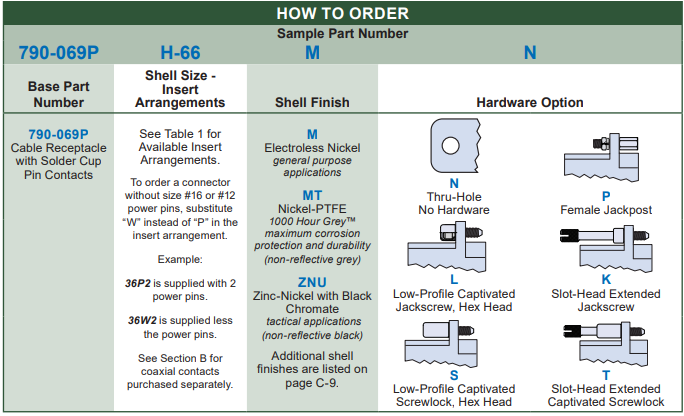

3、790-069P型：焊杯電纜插座連接器，插針觸點

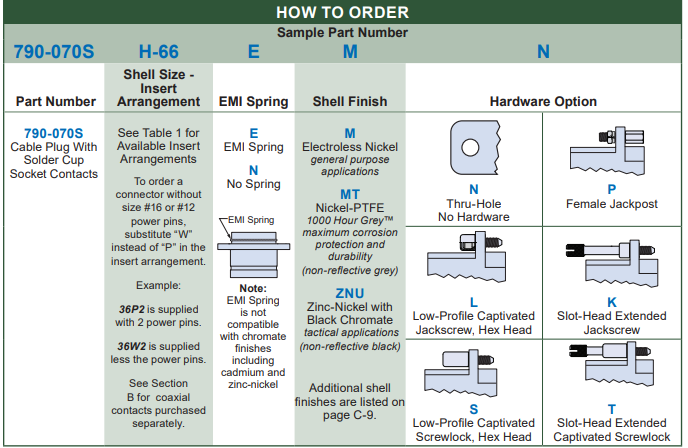

4、波音790-070S：焊杯電纜插頭連接器，插座觸點

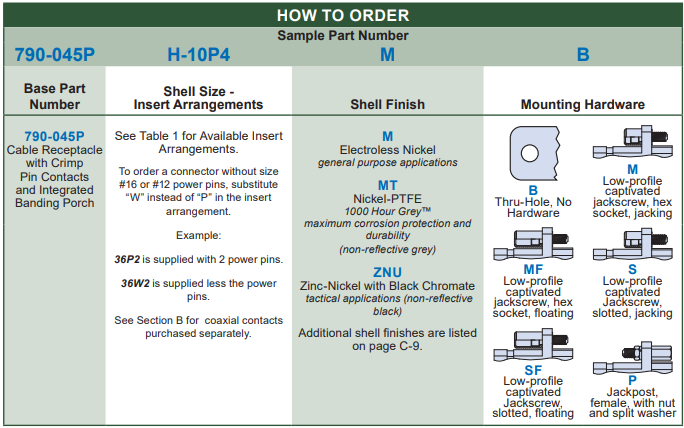

5、790-045P：壓接端接電纜插座連接器，帶集成綁帶門廊，引腳觸點

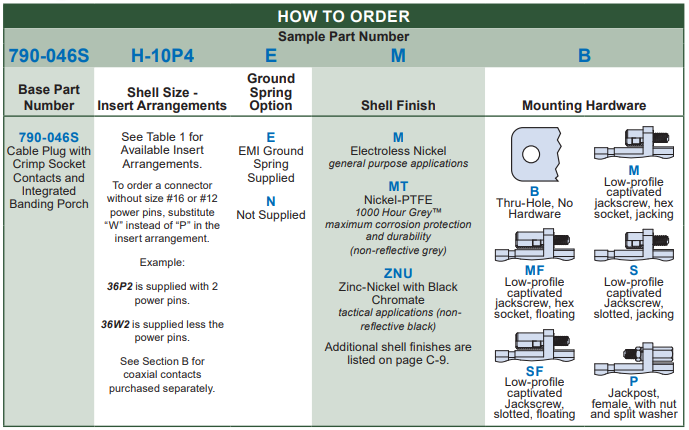

6、波音790-046S：壓接端接電纜插頭連接器，帶集成帶孔，插座觸點
