Vishay 597D337X0020H2T 超低 ESR 固鉭電容

發布時間：2026-02-06 08:41:57     瀏覽：87

　　Vishay的597D337X0020H2T固體鉭電容器具有低漏電流特性，使其適合采樣和保持電路應用。它能承受20伏直流電的電壓。該固體電容器的最高工作溫度為125°C。 其泄漏電流為66微安。其電容值為330微法。它的容忍率為20%。該產品長8mm，高5.2mm，深6.6mm。

　　Vishay 597D系列是一款固鉭貼片電容器(TANTAMOUNT?)，主打“超低 ESR、高容量-電壓(CV)密度、高可靠性”，適用于航空、軍工、高端工業及任何對體積、壽命、紋波電流有苛刻要求的場合。

　　在相同體積下，597D能提供業內最低的 ESR(6 mΩ 起)與高達 2 200 μF / 75 V 的 CV 組合，且100 % 通過浪涌電流篩選，可直接替換多只鋁電解或并聯鉭電容，顯著節省 PCB 面積與BOM 成本。


　　Vishay 597D系列電容電氣特性：

　　電容范圍: 10 μF 至 2200 μF

　　額定電壓: 4 VDC 至 75 VDC

　　ESR@100 kHz：6 mΩ – 500 mΩ

　　工作溫度: -55 °C 至 +125 °C (高于85°C需電壓降額使用)

　　容量公差: ±10% 或 ±20%

　　損耗角正切與ESR: 極低，具體值依型號不同(詳見標準額定值表)。

　　紋波電流: 0.6A – 3.7A

　　漏電流: 0.01CV 或 0.5 μA，取較大值。

　　端頭：100 % 純錫(RoHS)

　　典型應用舉例

　　航空電子：機載 DC/DC 輸入/輸出濾波，替代 22 μF/50 V ×4 鋁電解 → 單顆 47 μF/50 V H 殼即可，ESR 低 70 %。

　　FPGA 核心電壓：100 A 瞬載，核壓 0.9 V，采用 330 μF/6.3 V V 殼 4 顆并聯，ESR 8 mΩ，滿足 40 mV 峰-峰紋波預算。

　　激光雷達電源：75 V 母線，用 10 μF/75 V R 殼，浪涌 85 V，-55 °C 啟動無失效。

　　Part Number

597D106X0063D2T597D156X9050E8T597D227X9016E8T597D476X9050Z8T
597D106X0075R2T597D156X9050R2T597D227X9020R2T597D477X0004V2T
597D106X9063D2T597D156X9063R2S597D227X9020R8T597D477X0010E2T
597D106X9063D8B597D156X9063R2T597D227X9025M2T597D477X0016H2T
597D106X9075R2T597D156X9063R8T597D227X9025M8T597D477X0020H2T
597D106X9075R8T597D157X0025F2T597D228X0004R2T597D477X06R3E2T
597D107X0025F2T597D157X9025F2T597D228X9004R2T597D477X9004V2T
597D107X0035F2T597D158X0004R2T597D336X0050F2T597D477X9010E2T
597D107X0035F8T597D158X0004R8T597D336X0050F8T597D477X9016H2T
597D107X0035H2T597D158X06R3F2T597D336X0063H2T597D477X9016H8T
597D107X0035H8T597D158X9004R2T597D336X0063Z2T597D477X9020H2T
597D107X0040H2T597D158X9004R8T597D336X9050F2T597D477X9020H8T
597D107X9025F2T597D158X96R3F2T597D336X9050F8T597D477X96R3E2T
597D107X9025F8T597D226X0050R2B597D336X9063H2T597D686X0025R2T
597D107X9035H2T597D226X0050R2T597D336X9063Z2T597D686X0025R8T
597D107X9035H8T597D226X0050R8B597D337X0010E2T597D686X9025R2T
597D108X0004E2T597D226X0050R8T597D337X0016F2T597D686X9025R8T
597D108X0004R2T597D226X0063F2T597D337X0020H2T597D686X9035F2T
597D108X0010F2T597D226X0063F8T597D337X06R3V2T597D686X9035F8T
597D108X06R3R2T597D226X0075H2T597D337X9010E2T597D687X0004E2T
597D108X9004E2T597D226X0075Z2T597D337X9020H2T597D687X0010R2T
597D108X9004R2T597D226X9050R2T597D337X96R3V2T597D687X0010R8T
597D108X9010F2T597D226X9050R8T597D337X96R3V8T597D687X0016H2T
597D108X96R3R2T597D226X9063F2T597D476X0035R2T597D687X0016H8T
597D156X0050E2T597D226X9063F8T597D476X0050H2T597D687X06R3E2T
597D156X0050E8T597D226X9075H2T597D476X0050Z2T597D687X9004E2T
597D156X0050R2T597D227X0016E2T597D476X0050Z8T597D687X9010R2T
597D156X0063R2T597D227X0020R2T597D476X9035R2T597D687X9010R8T
597D156X0075F2T597D227X0025M2T597D476X9035R8T597D687X9016H2T
597D156X0075R2T597D227X0025M8T597D476X9050H2T597D687X9016H8T
597D156X9050E2T597D227X9016E2T597D476X9050Z2T597D687X96R3E2T

更多vishay相關產品信息可咨詢立維創展。

推薦資訊

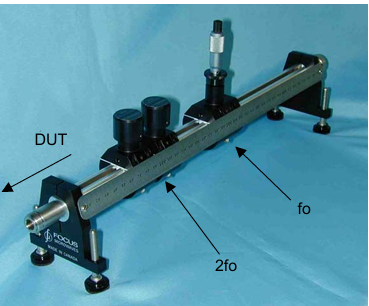

  • Focus Microwaves手動諧波調諧器MHMT-308-2H3H(0.8–2.4GHz)
