　　Norsat International Inc. 推出的 Element 系列 Ku 波段上變頻功率放大器 (BUC) 。該系列產品提供 2W、3W 和 4W 三種功率選項，專為衛星通信提供創新的解決方案。

　　一、. 產品系列

　　該系列包含三個主要型號：ELMTBKU002 (2W)、ELMTBKU003 (3W) 和 ELMTBKU004 (4W)。

　　二、 關鍵性能規格

　　1. 射頻特性

　　發射頻率范圍:

　　標準頻段 (S): 14.0 - 14.5 GHz

　　擴展頻段 (E): 13.75 - 14.5 GHz

　　本振頻率 (L.O.):

　　標準頻段：13.05 GHz

　　擴展頻段：12.80 GHz

　　中頻頻率范圍 (IF):

　　標準頻段：950 - 1450 MHz

　　擴展頻段：950 - 1700 MHz

　　增益:

　　典型值 55 dB，最小值 50 dB，最大值 60 dB。

　　增益平坦度:

　　全頻帶內：≤ 4.0 dB (峰峰值)

　　任意 40 MHz 內：≤ 1.5 dB (峰峰值)

　　全溫范圍內：≤ 4.0 dB (峰峰值)

　　輸出雜散:

　　帶內：≤ -60 dBc

　　帶外：≤ -50 dBc

　　噪聲功率密度:

　　發射時：-80 dBm/Hz

　　接收時：-156 dBm/Hz

　　輸入/輸出駐波比 (VSWR): ≤ 2.0 : 1 (最大值)

　　相位噪聲 (SSB，最大值):

　　100 Hz偏移: -60 dBc/Hz

　　1 kHz偏移: -70 dBc/Hz

　　10 kHz偏移: -80 dBc/Hz

　　100 kHz偏移: -90 dBc/Hz

　　1 MHz偏移: -100 dBc/Hz

　　2. 物理與接口特性

　　輸入接口 (防水): Type F (75Ω) 或 Type N (50Ω) 連接器。

　　輸出接口 (防水): WR-75 開槽波導。

　　外形尺寸: 128.4 mm (長) × 95.1 mm (寬) × 58.3 mm (高) / 5.05 in × 3.74 in × 2.29 in。

　　重量: 700 克 (1.54 磅)。

　　3. 電氣與環境特性

　　輸入電壓: +15V 至 +24V DC，通過中頻電纜供電。

　　功耗 (最大值):

　　ELMTBKU002: 18W

　　ELMTBKU003: 18W

　　ELMTBKU004: 35W

　　外部參考頻率: 10 MHz 正弦波，輸入電平 -5 至 +5 dBm。

　　工作溫度: -40°C 至 +55°C。

　　存儲溫度: -40°C 至 +80°C。

　　濕度: 0-100% 冷凝。

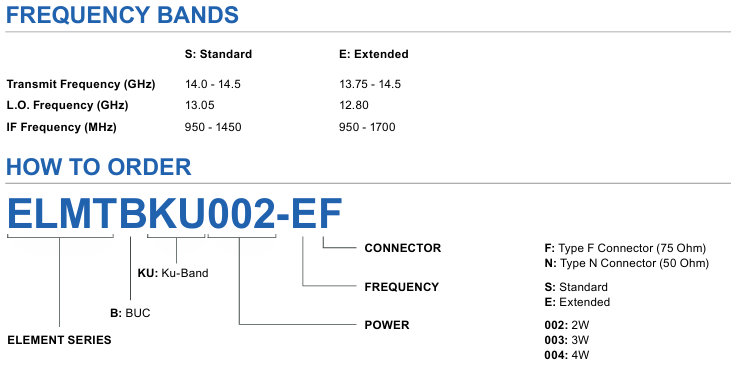

　　4. 訂購信息

　　產品型號可通過其編碼識別，例如 ELMTBKU002-EF 表示 Element 系列、Ku 波段、2W 功率、擴展頻率并使用 Type F 連接器。
