RECOM RPH-3.0:高效降壓開關穩壓器的模塊化革新方案

發布時間:2025-07-23 08:46:38     瀏覽:158

RECOM RPH-3.0高效降壓開關穩壓器

  1. 技術原理與優勢

  降壓開關穩壓器是通過PWM控制開關管(S1)與同步整流MOSFET(S2)的交替導通,將輸入高壓(如24V)轉換為穩定的低壓輸出(如5V)。其核心優勢包括:

  超高效率:同步整流設計使效率突破95%(RPH-3.0實測91%),顯著降低能耗與發熱。

  寬輸入范圍:支持4.5V-55V輸入,適配工業/汽車等復雜供電環境。

  緊湊設計:集成屏蔽電感與QFN封裝(10×12×4mm),節省PCB空間50%以上。

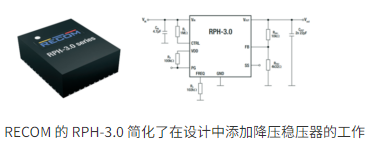

RECOM RPH-3.0

  2. 關鍵性能突破

特性傳統方案RPH-3.0系列提升效果
效率85-90%91%能耗降低30%
負載響應毫秒級延遲快速PWM調節電壓波動<±2%
保護功能基礎過流保護SCP/OCP/OVP/UVLO系統可靠性提升3倍

  3. 模塊化設計亮點

  即插即用:集成電感、MOSFET與反饋電路,縮短開發周期60%。

  可編程輸出:1-15V寬范圍調節,適配FPGA、MCU等多元負載。

  EMI優化:屏蔽電感+倒裝芯片技術,輻射噪聲降低20dB。

  4. 典型應用場景

  工業物聯網:為傳感器節點提供高效隔離供電(搭配RECOM隔離模塊)。

  汽車電子:48V電池系統降壓至12V/5V,支持ADAS與車載娛樂。

  消費電子:智能手機快充、AR/VR設備的高效電源管理。

  5. 選型指南

型號輸入電壓輸出電壓電流封裝尺寸典型應用
RPH-3.0-5V4.5-55V5V3A10×12×4mm QFN工業控制器
RPH-3.0-ADJ4.5-55V1-15V可調3A同上測試設備電源
RPH-3.0-EVM-1評估套件含EMI濾波-散熱優化設計快速原型驗證

深圳市立維創展科技有限公司,專注于RECOM電源模塊產品,并提供替代產品,詳情可咨詢立維創展。

推薦資訊

  • MAX6133AASA50低功耗低壓差電壓源 Maxim現貨供應
    MAX6133AASA50低功耗低壓差電壓源 Maxim現貨供應 2025-02-01 10:35:57

    MAX6133是一款高精度、低功耗、低降壓的電壓基準源,具有最大3ppm/°C的溫度系數和最大200mV的降壓電壓。它采用激光修調的高穩定性薄膜電阻,初始精度最高為0.04%,靜態電流僅為40μA,噪聲低(0.1Hz至10Hz頻段內16μVP-P),輸出源電流能力達15mA,供電電壓范圍為2.7V至12.6V。其提供8引腳μMAX和SO封裝,尺寸小,適合精密穩壓器、模數/數模轉換器、電源、高精度工業控制和手持儀器等應用。

  • DAC39RF10-SP數模轉換器(DAC)TI
    DAC39RF10-SP數模轉換器(DAC)TI 2024-08-08 09:14:24

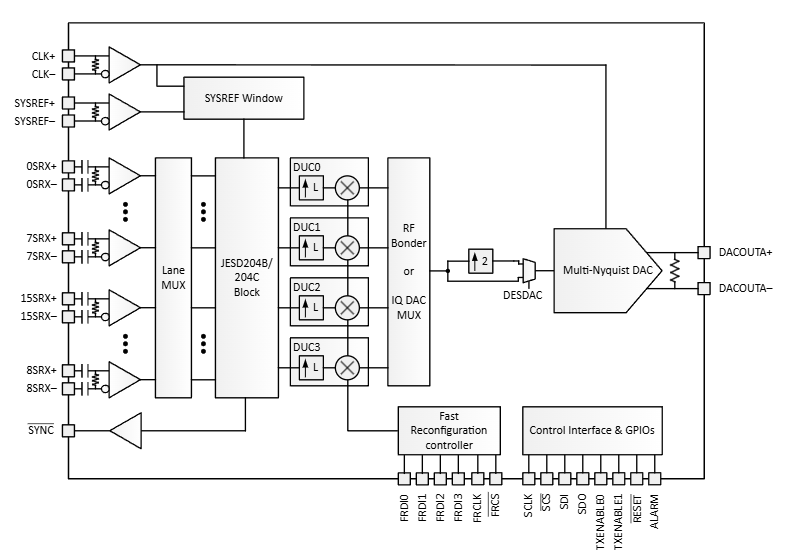

    DAC39RF10-SP是TI的一款16位分辨率雙通道/單通道數模轉換器,支持JESD204B/C接口,采樣速率10400 Msps(雙通道),20800 Msps(單通道),多種插值選項,功耗3800 mW,無雜散動態范圍85 dB,適用于直接射頻采樣、復數基帶信號生成、任意波形生成和直接數字合成。具有超高速、建筑電流源和分機/整數類型引用等特性,適用于高性能射頻和通信系統。
