2065系列12G-SDI兼容BNC連接器Winchester
發布時間:2025-07-21 08:49:25 瀏覽:113
產品亮點
12G-SDI 兼容:支持高達 12Gbps 的傳輸速率,滿足 4K UHD 視頻標準
全壓接設計:適用于模擬與數字電纜,現場可安裝
高耐用性:插拔壽命 ≥ 500 次,中心觸點保持力 ≥ 6 磅
廣泛適配:兼容 Belden、West Penn/CDT、Gepco 等主流品牌電纜
系列內適配器可選:支持多種安裝方式(直插、直角、穿墻等)
可定制電纜組件:支持按需提供預制線纜
機械性能:
阻抗75Ω
電壓等級500V RMS
接口標準MIL-STD-348(75Ω版本)
耦合機制≥ 100 磅保持力
溫度范圍-65°C 至 +165°C
應用場景
廣播級 4K/8K 視頻傳輸
現場制作、演播室、轉播車
高可靠性軍工或工業視頻鏈路
型號:
For Cables
Part # | Belden | West Penn/CDT | Gepco | Others |
2065-1-9 | 9209A | |||
2065-2-9 | 1505A,1506A,9259 | 819,25819,815 | VPM2000,VPM2000TS,VE61859 | |
2065-15-9 | 8281 | P806 | VP618PE,VP6ooo,VP61BTK | WE724 |
2065-7-9 | 8241 | VJ59U | RG-59,RG-210 | |
2065-8-9 | 7731A,8213 | VHD1100 | ||
2065-10-9 | 1694A,1695A | 6350,256350,WP6355 | VSD2001,VSD2001TS | |
2065-11-9 | 1855A,1865A | HD825,HD25825,WP8255,WP258255 | VDM230,VEM250 | |
2065-29-9 | 279R,1279P | |||
2065-28-9 | 1520A,179DT | RG-179,RG-187 |
Cabling
Part # | Crimp Die | Crimp Die | Trim Code | Bulk Pack |
2065-1-9 | KTH-2261 | KTH-5003 | 3-661-1 | |
2065-2-9 | KTH-2261 | KTH-5003 | 3-661-1 | Yes |
2065-15-9 | KTH-2119 | KTH-5002 | 3-661-4 | |
2065-7-9 | KTH-2261 | KTH-5003 | 3-661-1 | Yes |
2065-8-9 | KTH-2004 | KTH-5004 | 3-661-3 | |
2065-10-9 | KTH-2325 | KTH-5017 | 3-661-1 | Yes |
2065-1-9 | KTH-2025 | KTH-5003 | 3-661-1 | Yes |
2065-29-9 | KTH-2276 | KTH-5001 | 3-661-1 | Yes |
2065-28-9 | KTH-2258 | KTH-5001 | 3-661-1 | Yes |
Within Series Adapters
Part # | Adapter Ends | Dimensions A | Dimensions B | Mounting |
2029-9-9 | Bulkhead,Jack-Jack | 1.28 in,32.5mm | 0.69 D in,17.5 Dmm | A |
2029-15-9 | Jack-Jack | 1.28 in,32.5mm | 0.44 D in,11.2 Dm | |
2029-16-9 | Jack-Plug-Jack | 1.28 in,32.5mm | 1.06 in,26.9mm | |
2029-17-9 | Bulkhead,Jack-Jack,iso.ground | 1.28 in,32.5mm | 0.63 D in,16.0 mm | A |
2029-20-9 | Jack-Plug,Right Angle | 0.90 in,22.9 mm | 1.03 in,26.2 mm |
Terminations
Part# | Dimensions A Dimensions B Notes |
2555-3-32 | 1.00 in,25.4 mm 0.57 D in,14-5 Dmm 75 ohm,0.1%,12 watt |
Winchester是一家高可靠性連接器制造廠商,具備AS9100和AS7003航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。
深圳市立維創展科技有限公司,授權代理Winchester連接器產品,歡迎咨詢。
推薦資訊
Fischer Connectors公司的UR02W07 M003P BK1 E2AB是一款7號尺寸的后裝面板插座,具有3個接觸點,IP68級防水,適用于惡劣環境,采用黃銅外殼和PEEK絕緣材料,確保高耐用性和電氣性能。

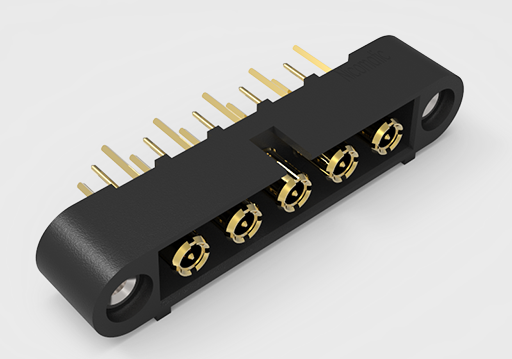

Nicomatic 221D00F22-0002-3300CMM是一款高性能的22系列雙排公頭連接器,專為PCB設計,支持4至60個信號觸點,具備D型端接方式,適用于電源和同軸特殊觸點。這款連接器擁有0個低頻觸點和2個高功率/高頻右側觸點,采用3300CMM型號的直通孔高功率觸點,長度為3毫米。它配備了F22型號的固定硬件,帶有鎖定配對插座和開槽螺母,適合0.8至2毫米厚度的PCB,是工業設備和通信系統中對電源及信號質量要求較高的應用的理想選擇。
