VQA2-12-D1503-S IGBT/SiC驅動專用隔離DC-DC電源模塊CUI
發布時間:2025-07-15 08:52:10 瀏覽:326
CUI VQA2-S 系列——7 引腳 SIP 封裝的隔離型 DC-DC 電源,專為 IGBT 與 SiC 柵極驅動量身打造。器件提供 ± 雙路穩壓輸出,采用加強絕緣結構,隔離電壓高達 7000 Vdc,可為風電變流器與光伏逆變器帶來完全隔離、高可靠的柵極驅動供電方案。
MODEL | input | output | output | ripple | efficiency | |
voltage | voltage | current | and noise2 | |||
typ | range | (Vde) | max | max | typ | |
(Vde) | (Vde) | (mA) | (mVp-p) | (%) | ||
VQA2-5-D0603-S | 5 | 4.5~5.5 | 6,-3 | 220 | 120 | 78 |
-220 | ||||||
VQA2-5-D1505-S | 5 | 4.5~5.5 | 15,-5 | 80 | 100 | 84 |
-40 | ||||||
VQA2-5-D1802-5 | 5 | 4.5~5.5 | 18,-2.5 | 80 | 100 | 82 |
-80 | ||||||
VQA2-5-D1803-S | 5 | 4.5~5.5 | 18,-3.5 | 80 | 100 | 84 |
-80 | ||||||
VQA2-5-D2004-S | 5 | 4.5~5.5 | 20,-4 | 80 | 100 | 85 |
-40 | ||||||
VQA2-5-D2005-S | 5 | 4.5~5.5 | 20,-5 | 50,-200 | 100 | 81 |
VQA2-12-D0603-S | 12 | 10.8~13.2 | 6,-3 | 220,-220 | 120 | 78 |
VQA2-12-D1502-S | 12 | 10.8~13.2 | 15,-2.5 | 100,-100 | 100 | 85.5 |
VQA2-12-D1503-S | 12 | 10.8~13.2 | 15,-3 | 95,-95 | 100 | 85 |
VQA2-12-D1504-S | 12 | 10.8~13.2 | 15,-4 | 120,-120 | 100 | 86.5 |
VQA2-12-D1505-S | 12 | 10.8~13.2 | 15,-5 | 80,-40 | 100 | 85 |
VQA2-12-D1802-S | 12 | 10.8~13.2 | 18,-2.5 | 80,-80 | 100 | 86 |
VQA2-12-D1803-S | 12 | 10.8~13.2 | 18,-3 | 100,-100 | 100 | 87 |
VQA2-12-D2005-S | 12 | 10.8~13.2 | 20,-5 | 90,-90 | 100 | 87 |
VQA2-24-D1503-S | 24 | 21.6~26.4 | 15,-3 | 95,-95 | 100 | 83.5 |
VQA2-24-D1504-S | 24 | 21.6~26.4 | 15,-4 | 120,-120 | 100 | 85.5 |
VQA2-24-D1505-S | 24 | 21.6~26.4 | 15,-5 | 80,-40 | 100 | 82 |
VQA2-24-D1509-S | 24 | 21.6~26.4 | 15,-9 | 80,-40 | 100 | 85 |
VQA2-24-D1802-S | 24 | 21.6~26.4 | 18,-2.5 | 80,-80 | 100 | 84.5 |
VQA2-24-D2005-S | 24 | 21.6~26.4 | 20,-5 | 90,-90 | 100 | 85.5 |
CUI是美國BEL旗下公司,主要提供AC-DC和DC-DC電源模塊產品。深圳立維創展科技有限公司代理銷售CUI品牌產品,歡迎咨詢。
推薦資訊

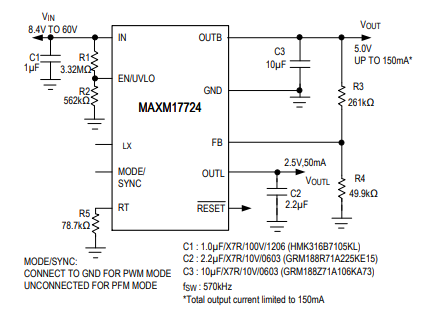

MAXM17724 電源模塊是高性能 DC-DC 轉換器,工作輸入電壓范圍寬,集成降壓型轉換器和線性調節器,具有多種特性,適用于工業等領域。

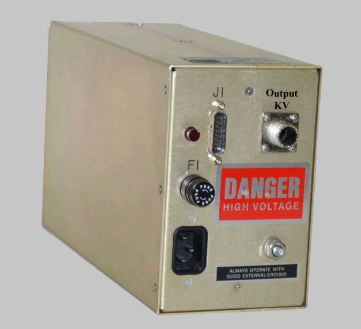

GAMMA "XRM"系列是一款緊湊型可變極性穩壓高壓電源,額定功率60W(可擴展),采用開關模式MOSFET技術,效率超過75%,高壓電路封裝在有機硅彈性體中以確保無電暈長期可靠性。其輸入電壓為105-125VAC 50/60Hz,輸出電壓0至最大值連續可調,具有極高精度(線性調節±0.005%,負載調節±0.01%)和穩定性(0.01%/小時)。物理尺寸為6×4×10英寸,重10磅,采用模塊化設計,配備快速連接器,適用于X射線系統、CRT顯示器、激光器等高壓應用場景。
