RFCI RFSL2859D插入式法蘭安裝環形隔離器3.3-3.8GHz
發布時間:2025-04-24 09:01:33 瀏覽:634
RFSL2859D 是RFCI插入式法蘭安裝環形隔離器(CW Isolator),主要用于射頻和微波通信系統中,以保護設備免受反射信號的影響。
電氣規格
頻率范圍:3300MHz 至 3800MHz
插入損耗(In-Out dB):典型值 < 0.25 dB,最大值 0.35 dB
隔離度(Out-In dB):最小值 20 dB,典型值 > 23 dB
所有端口的回波損耗(dB):最小值 20 dB,典型值 > 23 dB
FWD IMD(2T):在5MHz間隔下的三階互調失真,典型值 W per T
端口間距(dBc):典型值 > 23 dBc
功率和溫度等級
最大正向功率(Forward PWR Peak/CW):1000/100W
最大反向功率(Reverse PWR Peak/CW):1000/20W
終端額定值:20W
工作溫度范圍:-40至+85°C
存儲溫度范圍:-40至+95°C
引腳尺寸:1.00(.040)英寸 x 3.0(.121)英寸 x .20(.008)英寸
最大隔離器法蘭:+85°C

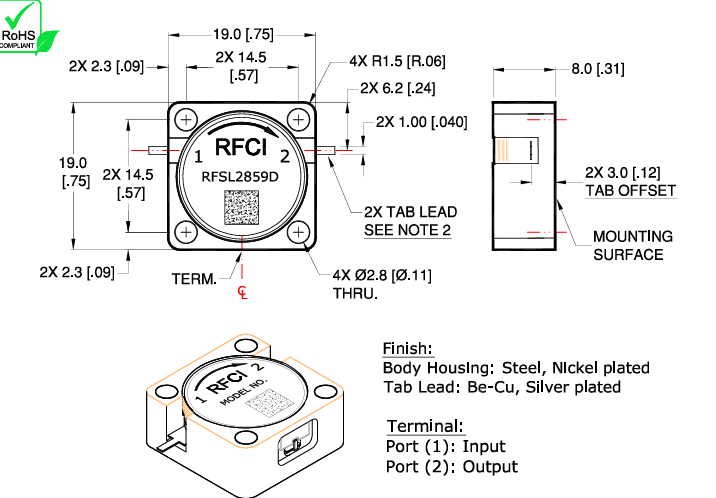

產品外觀和尺寸
尺寸:19.0mm x 19.0mm x 8.0mm
安裝孔:4個直徑為2.8mm的通孔
引腳:2個引腳,標記為1(RF輸入)和2(RF輸出)
材料:
外殼:鋼制,鍍鎳
引腳:鈹銅,鍍銀
RFCI是一家專業生產射頻(RF)環行器和隔離器的公司,產品覆蓋了從50 MHz到20 GHz的頻率范圍,廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品,歡迎咨詢了解。
