NXP恩智浦LX2160A,LX2120A,LX2080A多核處理器
發布時間:2025-04-11 09:04:14 瀏覽:2466

LX2160A是NXP公司Layerscape系列中性能最高的多核處理器,以下是關于該產品的詳細介紹:
產品概述
核心架構:采用十六個Arm? Cortex?-A72 64位核心,結合FinFET工藝技術,實現低功耗與高性能的平衡。
應用領域:適用于5G數據包處理、網絡功能虛擬化(NFV)、白盒交換、高性能工業計算機、機器學習和智能網卡等多種應用。
特征
16 個 Cortex-A72 CPU 內核,運行頻率高達 2.2 GHz
18 MB 高速緩存/片上存儲器
24 個 SerDes 通道,工作頻率高達 25 GHz
多達 16 個以太網端口
支持的以太網速度包括每秒 1、2.5、10、25、40、50 和 100 Gb/秒
114 Gbps 第 2 層以太網交換機
多達 24 個 PCIe Gen3 通道,支持高達 x8 的端口
50 Gbps 安全加速器
100 Gbps 數據壓縮/解壓縮引擎
Layerscape LX2 系列比較表
| LX2160A | LX2120A | LX2080A | |
| 核心 | 16 | 12 | 8 |
| L2 緩存 | 8MB | 6MB | 8MB |
| SerDes | 24 | ||
| PCIe | 高達 6 個 Gen3 | ||
| DDR | 2 個 DDR4,高達 3200MT/s,256GB 容量 | ||
| Plat cache + PEB | 10MB | ||
| WRIOP | 16 個同步 MAC;最多 16 個 1GE、10 個 1/2.5/10GE、6 個 25GE 或 2 個 40/50/100GE 的組合;L2 交換速度高達 114Gbps | ||
| SEC | 高達 50Gbps | ||
| DCE | 高達 100Gbps | ||

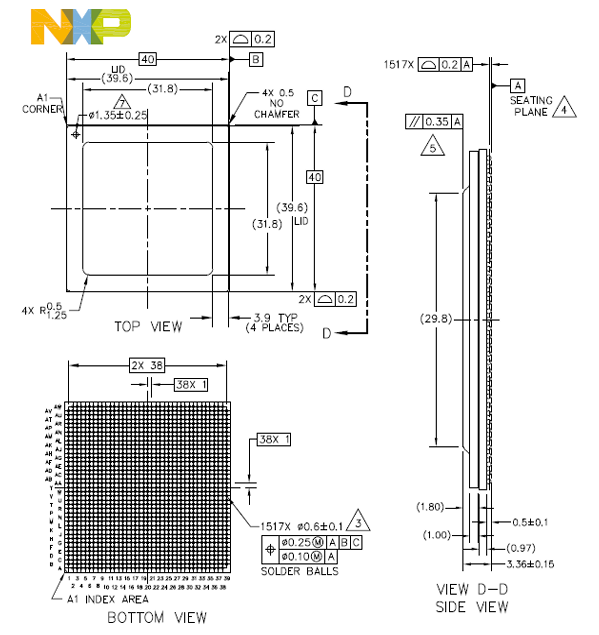

| 封裝 | 40 x 40 mm,1517 引腳 | ||
NXP恩智浦是全球領先的半導體公司,擁有包括MCU微控制器在內的全面產品線,專廣泛應用于汽車、工業與物聯網等領域,立維創展優勢代理分銷NXP的MCU產品,歡迎了解。
