Wi2Wi VN05系列恒溫晶體振蕩器OCXO 10MHz至50MHz
發布時間:2025-02-25 09:24:12 瀏覽:3191
VN05系列是一款高精度的恒溫晶體振蕩器,專為高要求的應用場景設計。它采用了雙層密封的石英晶體技術,能夠在高振動環境中保持出色的性能,并且具備極低的相位噪聲。此外,該系列產品還可以根據客戶需求定制頻率,滿足多樣化的應用需求。

主要特性
1. 高精度頻率輸出
頻率范圍:10.000MHz至50.000MHz。
頻率穩定性:
溫度穩定性:±5ppb至±100ppb(根據型號不同)。
供電電壓變化(5%變化):最大±2ppb。
負載變化(10%變化):最大±2ppb。
年老化率:最大±200ppb。
開機3分鐘后校準精度(25°C時):最大±100ppb。
2. 低相位噪聲
相位噪聲典型值:
1Hz處:-90dBc/Hz。
10Hz處:-120dBc/Hz。
100Hz處:-140dBc/Hz。
1kHz處:-150dBc/Hz。
10kHz處:-150dBc/Hz。
3. 寬工作電壓和溫度范圍
工作電壓范圍:3.3V至12.0V(±5%)。
工作溫度范圍:根據型號不同,可選0~+70°C、-20~+70°C、-40~+85°C。
存儲溫度范圍:-55°C至+85°C。
4. 多種輸出格式
數字輸出:支持TTL/CMOS或LVCMOS,電壓范圍為3.3V至5.0V。
模擬輸出:正弦波,功率范圍為0.0至6.0dBm。
負載特性:TTL/CMOS或LVCMOS負載為15pF,正弦波負載為50Ω。
5. 頻率調整能力
頻率微調范圍:最小±500ppb。
電壓控制范圍:0至Vref(參考電壓)。
參考電壓輸出:+5.0V(±2.0%)。
6. 低功耗
開機3分鐘內功耗:最大5W。
穩態功耗(25°C時):最大1.5W。
7. 封裝與尺寸
封裝尺寸:25.40mm(長)×22.00mm(寬)×13.00mm(高)。
8. 定制化能力
提供標準頻率和定制頻率選項,滿足不同客戶的需求。
應用場景
VN05系列適用于對頻率精度和穩定性要求極高的領域,如:
通信基站和網絡設備。
雷達系統。
高精度測量?jī)x器。
航空航天和國防領域。

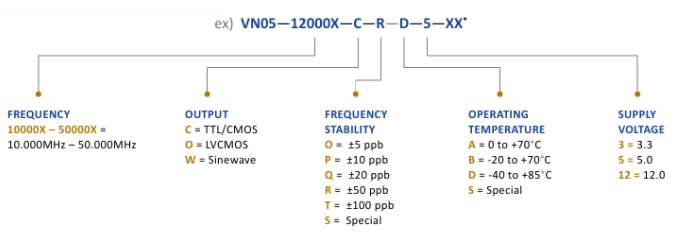

訂購指南:

更多Wi2Wi(PDI) 晶振晶體相關產品信息可咨詢立維創展。
