BNC866-M緊湊型40G頻率合成器

發布時間：2025-02-07 08:47:16     瀏覽：1541

　　Model 866-M是一款緊湊型頻率合成器，用于生成精確和穩定的連續波(CW)和脈沖形式的頻率信號，頻率范圍從1 MHz到40 GHz。該設備具有快速切換時間(50 μs)、輸出功率范圍從-20到+25 dBm，并表現出卓越的相位噪聲性能，例如在10 GHz和20 kHz偏移處測量為-127 dBc/Hz。

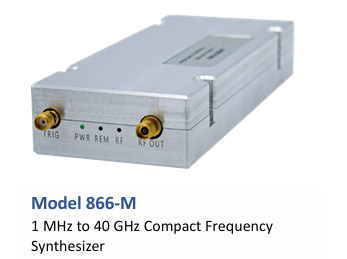

BNC866-M緊湊型40G頻率合成器

　　產品特點

　　緊湊設計：尺寸為6.5 x 2.4 x 1英寸(165 x 60 x 26 mm)，重量不到1.3磅，功耗低至23 W，僅需被動冷卻。

　　以太網通信端口：用于遠程連接到PC，通過標準SCPI命令控制GUI軟件。

　　外部參考：可以接收和提供100 MHz或1 GHz的外部參考。多個單元可以相位同步，其中一個單元作為主單元，其他作為從單元，實現多通道相位相干輸出。

　　應用廣泛：適合作為低相位噪聲系統時鐘或參考源，以及在雷達、電子戰、量子計算等多通道相位相干配置中使用。

　　輸出功率

        Signal Specifications
  PARAMETERMINTYPICALMAXNOTE
  Frequency Range1MHz
40 GHz
  Frequency Resolution
0.001 Hz
GUISWsetting resolution
  Phase Adjustment RangeO deg
360 deg
  Phase Resolution
0.1 deg

  Switching Speed
  500 μs
  50μs		85μsOption FS
        Frequency Reference
  PARAMETERMINTYPICALMAXNOTE
  Internal reference frequency
100 MHz

  Calibrated accuracy of int.reference
±30 ppb
Calibrated at 23±3℃
  Temperaturestability(0 to 50°C)

±100 ppb
  Aging 1”year

500 ppb
  Aging per day

5 ppbAfter 30 days operation
  Warm-Up time
5 min

  Reference frequency input100 MHz,1 GHz
  Referenceinput level
  100 MHz
  1GHz		-5 dBm
-5 dBm
+10 dBm
+10 dBm
  Referenceinput impedance
500

  Reference frequency output100 MHz,1 GHz100 MHz reference out not possible
when using 1 GHz external reference
  Output power
  100 MHz
  1GHz		0 dBm
-1 dBm
5 dBm
5 dBm
  Referenceoutput impedance
500

  Multi-Channel configurability



  Recommended configurationOne master and multiple slave units
are synchronized by the common 1
GHz reference from the master unit
  Relative phase stability among the
  multi-channels(phase coherence)
15 mrad
@5GHzover 5 hours

　　輸出功率范圍：

　　< 1 GHz：-10 dBm到24 dBm

　　1 GHz到18 GHz：-10 dBm到25 dBm

　　18 GHz到23 GHz：-10 dBm到23 dBm

　　23 GHz到32 GHz：-20 dBm到21 dBm

　　32 GHz到40 GHz：-20 dBm到17 dBm

　　功率分辨率：0.5 dB

　　相位噪聲

　　1 GHz載波：

　　10 Hz偏移：-87 dBc/Hz到-80 dBc/Hz

　　1 kHz偏移：-130 dBc/Hz到-125 dBc/Hz

　　100 kHz偏移：-145 dBc/Hz到-140 dBc/Hz

　　10 MHz偏移：-155 dBc/Hz到-150 dBc/Hz

　　10 GHz載波：

　　10 Hz偏移：-66 dBc/Hz到-60 dBc/Hz

　　1 kHz偏移：-113 dBc/Hz到-108 dBc/Hz

　　100 kHz偏移：-129 dBc/Hz到-124 dBc/Hz

　　10 MHz偏移：-138 dBc/Hz到-133 dBc/Hz

Berkeley Nucleonics Corporation(BNC)自1963年成立以來，專注于設計和制造高性能射頻和微波產品，提供脈沖發生器、延遲發生器、任意波形發生器和數字延遲脈沖發生器等在內的多種高精度電子儀器，廣泛應用于實驗室測試、科學研究、雷達和通信系統等領域。立維創展代理分銷BNC產品，歡迎咨詢。

推薦資訊

  • Renaissance 12A4BG-40N雙定向耦合器
    Renaissance 12A4BG-40N雙定向耦合器 2025-07-25 08:56:22

    Renaissance 12A4BG-40N是一款雙定向耦合器，由 Renaissance Electronics公司生產。其工作頻率范圍為700MHz至4.2GHz，尺寸為2×2×1.06英寸，適用于測試和測量應用。

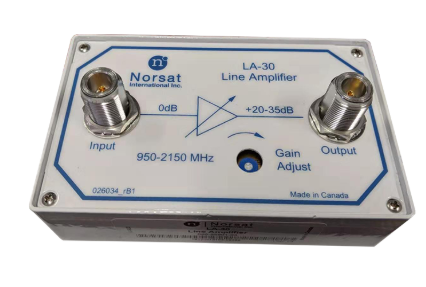

  • Norsat LA-30N衛星L波段線路放大器
