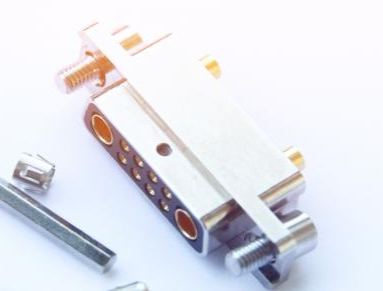

DMM Micro D Mix連接器Nicomatic
發布時間:2024-10-10 09:05:05 瀏覽:1543
在電子連接器領域,DMM Micro D Mix 連接器以其卓越的性能和靈活的設計脫穎而出。這款連接器系列涵蓋了板對板、板對線、線對線以及前后面板連接等多種應用場景,展現了其完全模塊化和混合范圍的特性。

專為高性能設計
DMM Micro D Mix 連接器系列專為電纜和印刷電路板應用而設計,提供了許多傳統 Micro-D MIL-DTL-83513G 標準化連接器所不具備的優勢。其機械強度得益于金屬連接器外殼(采用6061型合金,含化學鎳10μm),并具備360°的EMI/RFI保護,確保了在各種環境下的穩定性和可靠性。
緊湊且抗沖擊的設計
DMM 系列連接器以其堅固、緊湊且抗沖擊的設計而聞名。采用全低頻或混合布局配置,這些連接器能夠支持高頻和/或高功率觸點,觸點排列從1排至4排,最多可達120個觸點。這種設計不僅提供了高引腳密度(信號觸點的2mm間距),還支持混合觸點(低頻、高頻或高功率),極大地促進了設備的小型化。
高密度與低外形
與傳統的 Micro-D 連接器相比,DMM Micro D Mix 連接器提供了更高的密度、更低的外形和更輕的解決方案。這種設計不僅節省了空間,還增強了設備的便攜性和靈活性。
模塊化與通用性
DMM 連接器的模塊化設計體現在其通用的 Nicomatic 固定件,無論是公連接器還是母連接器,固定件都是相同的。此外,蓋板的安裝無需修改前面板或后面板,系統的理念是采用簡單通用的概念實現模塊化。金屬屏蔽層能夠抵抗電磁干擾(EMI-RFI:360°)和接地等外部因素,確保了連接器的穩定性和可靠性。
應用廣泛
DMM 的緊湊設計非常適合微型和便攜式設備或現場使用的設備,以及板載電子設備、機架和面板。例如,直角(V型)連接器提供了市場上有史以來最緊湊的解決方案。這些連接器經過設計和測試,可承受極端條件,并符合 MIL-DTL-83513G(Micro-D 標準),確保了在各種應用場景中的高性能表現。
