QTCT3503C1T-50.000000溫補晶振TCXO
發布時間:2024-06-03 10:18:00 瀏覽:688
QTCT3503C1T-50.000000是由Q-Tech公司生產的表面貼裝型溫度補償晶體振蕩器(TCXO)。它設計用于低電壓應用,具有以下特點:
- 頻率范圍:從10.000000MHz到52.000000MHz,適用于多種應用。
- 電壓兼容性:支持+5.0V和+3.3V的供電電壓。
- 工作溫度:在-40°C至+85°C的寬溫度范圍內穩定工作。
- 封裝:采用氣密封裝的陶瓷封裝,提供保護。
- 軍事測試:符合MIL-PRF-55310軍事篩選測試,質量可靠。
- 包裝:提供盤帶包裝,適合自動化裝配。
- 符合標準:滿足RoHS環保標準和VCCI X射線標準。
- 自由調諧:可選功能,適應不同應用需求。
- 應用:適用于儀器儀表、導航、航空電子等領域。
頻率穩定性取決于具體型號和配置,特殊頻率需求可定制。
規格參數:
Parameters | QTCT350XC | QTCT350XS |
Output frequency range (Fo) | 10.000000MHz—40.000000MHz | 10.000000MHz—52.000000MHz |
Logic | HCMOS | Clipped Sine |
Supply voltage (Vdd) | 5.0Vdc,3.3Vdc±5% | |
Supply current (Idd) | 3.5 mAmax.- <26MHz 8.0 mA max.-26MHz~≤40MHz | 2.0 mA max.- <26MHz 3.5 mA max.-26MHz~≤52MHz |
VCO Option (Tuning Range) | See Part Number on Page 1 | |
Operating temperature (Topr) | See Part Number on Page 1 | |
Storage temperature (Tsto) | -62°℃ to+125°℃ | |
Duty Cycle | 45/55% | N/A |
Rise and Fall times | 5ns max | N/A |
Start-up time (Tstup) | 0ms max | |
Output voltage (Voh/Vol) | 0.9Vdd min./0.1Vdd max | Vop-p=0.8V |
Output Load | 15pF max. | 10k|10pF |
Control Voltage to reach Pull Range | 0.5V min 1.5V typ 2.5V max | |
Control Voltage Impedance | 100k2 min | |
Phase Noise typ.at 12.8MHz 10Hz 100Hz lkHz 10kHz 100kHz | -90 dBc/Hz 112 dBc/Hz -134 dBc/Hz -150 dBc/Hz -156 dBc/Hz | -96 dBc/Hz -115 dBc/Hz -133 dBc/Hz 146 dBc/Hz -158 dBc/Hz |
Frequency Tolerance (Ftol)at 25℃ | ±2.0ppm | |
Power Supply Stability±5%(Fpwr) | ±0.3ppm | ±0.2ppm |
Load Stability±10%(Fload) | ±0.2ppm | |
Aging | ±1.0ppm lst year |

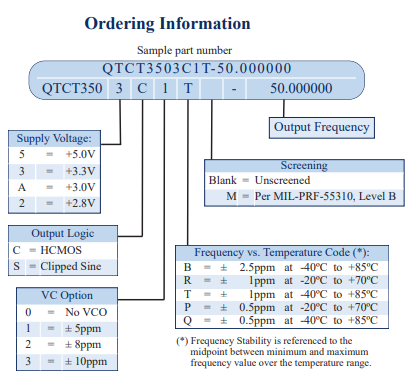

訂購指南:
深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。
