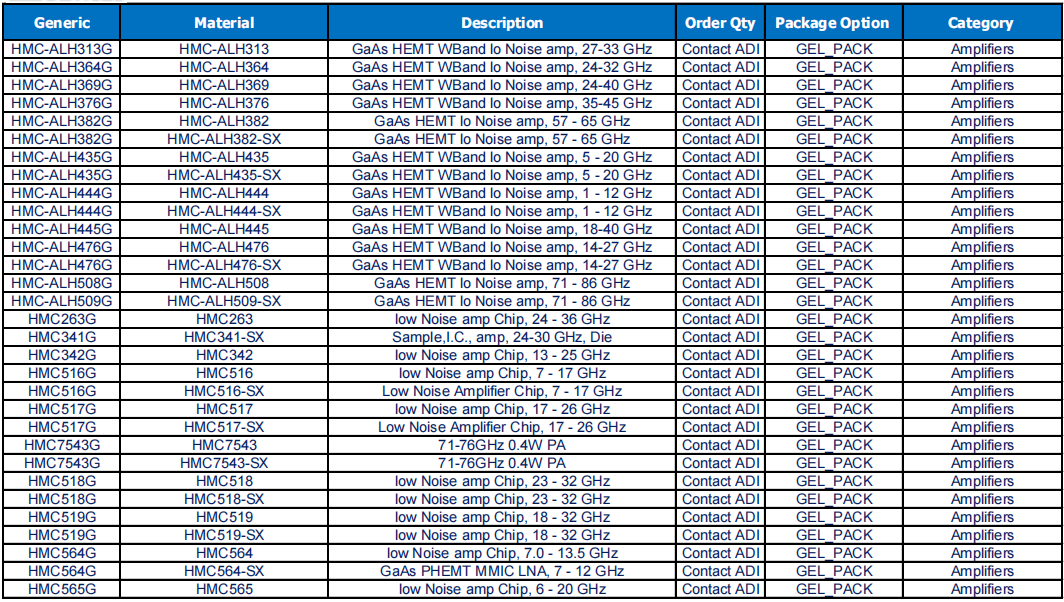

ADI晶圓各種材料工藝對應輸出功率及頻率
發布時間:2021-05-21 17:09:32 瀏覽:3856
在電子器件中,射頻和功率應用是主要的。GaN on SiC、GaN自支撐襯底、GaAs襯底、GaAs on Si主要用于射頻半導體(射頻前端PA等),而Gan on Si和SiC襯底主要用于功率半導體(汽車電子學等)。
由于其高功率密度,GaN在基站大功率器件領域具有獨特的優勢。與硅襯底相比,SiC襯底具有更好的導熱特性。目前,工業上95%以上的GaN射頻器件使用SiC襯底,如Qorvo是基于SiC襯底的,硅基GaN器件可以在8英寸的晶片上制作,具有更高的成本優勢。在功率半導體領域中,SiC襯底與GaN on Silicon的競爭僅占該領域的一小部分。GaN市場主要集中在低壓領域,而SiC主要用于高壓領域。他們的邊界約為600 V。
